Таблица 1.3

Формулы для определения сопротивления растеканию тока различных заземлителей
Тип заземлителя Расположение заземлителя Формула Примечание

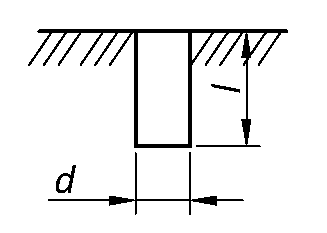

Вертикальный, из круглой стали, верхний конец у поверхности земли Чертеж вертикального заземлителя Формула вертикального заземлителя l>d

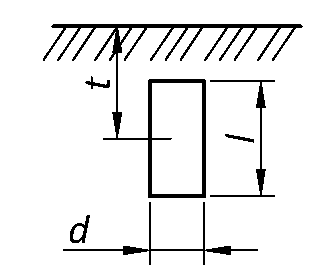

Вертикальный, из круглой стали, верхний конец ниже уровня земли Чертеж вертикального заземлителя Формула вертикального заземлителя l>d

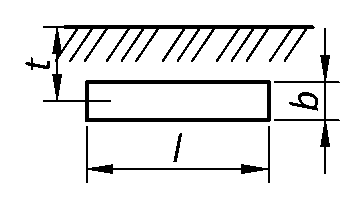

Горизонтальный, из полосовой стали, протяженный, ниже уровня земли                                                                                    Чертеж горизонтального заземлителя Формула горизонтального заземлителя Формула условия;
b - ширина полосы; если заземлитель круглый, диаметром d, то b=2d

Федоров А.А., Старкова Л.Е. Учебное пособие для курсового и дипломного проектирования по электроснабжению промышленных предприятий: Учеб. пособие для вузов. - М.: Энергоатомиздат, 1987.
